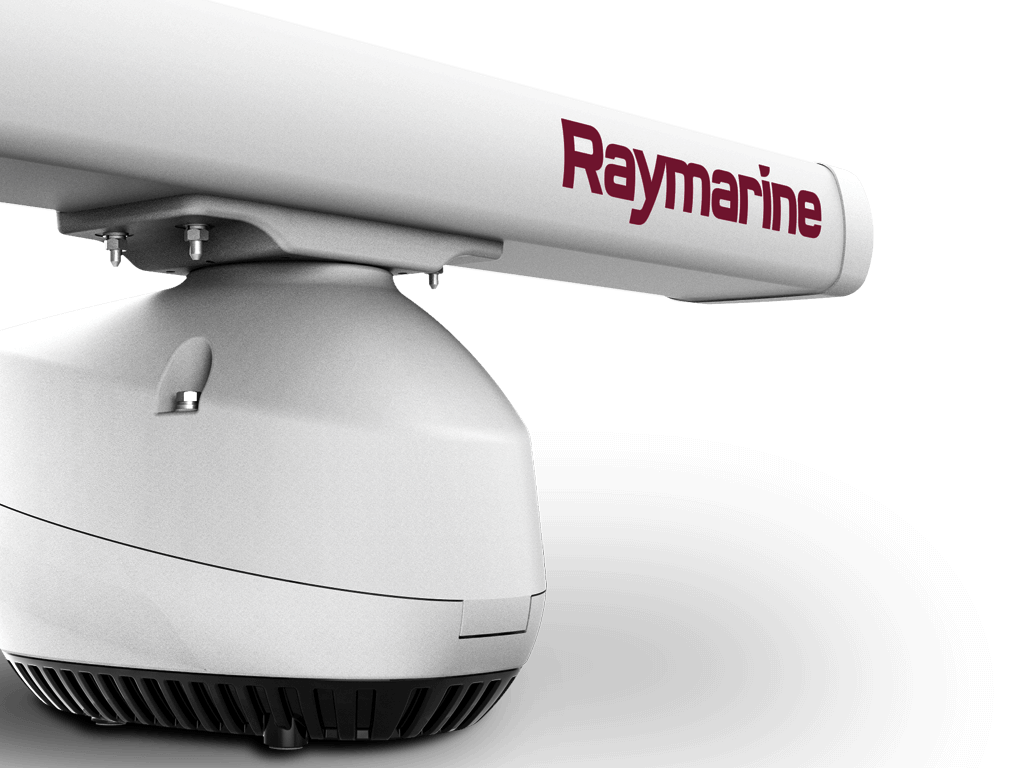

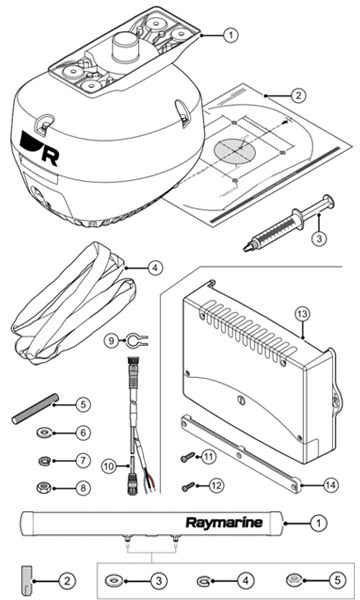

Raymarine Magnum 12kW Pedestal inclusief VCM100
Magnum high-performance open array-radars bieden prestaties op lange afstand en ongeëvenaarde radarbeeldvorming voor kleine doelen voor de multifunctionele navigatiedisplays van Raymarine. Magnum maakt gebruik van veel van dezelfde radartechnologieën die worden vertrouwd door de kustwacht van de Verenigde Staten en biedt verbeterde tracking van doelen en betrouwbare prestaties, allemaal verpakt in een gestroomlijnd open-array-voetstuk dat is gebouwd om de elementen te weerstaan.
Belangrijkste kenmerken:
Magnum is verkrijgbaar met een uitgangsvermogen van 4 kW of 12 kW en met een antenne-array van 1,20 meter of 1,80 meter. Het biedt een maximaal bereik tot 96 nm voor 12 kW-modellen - ideaal voor blauwwatervaartuigen - en tot 72 nm voor 4 kW-modellen. De perfecte aanvulling op Raymarine's bekroonde Axiom® en Axiom Pro multifunctionele navigatiedisplays (MFD) met LightHouse 3, Magnum is ook achterwaarts compatibel met oudere modellen, waaronder: op
LightHouse 2 gebaseerde a, c, e, eS en gS-serie MFD's
C -Serie breedbeeld en E-serie breedbeeld MFD's
E-Serie Classic, G-Serie multifunctionele displays
Opmerking: niet alle Magnum-functies zijn beschikbaar op alle oudere MFD's.
Superieure vogelmodus
Voortbouwend op Raymarine's toch al uitzonderlijke technologie voor het identificeren van vogels, hebben we Magnum's vogelmodusfunctie verder ontwikkeld om vogels met een grotere helderheid tot 10nm te targeten. Door zwermen vogels te lokaliseren met Magnum, kunnen vissers sneller en met minder brandstofverbruik scholende aasvissen vinden.

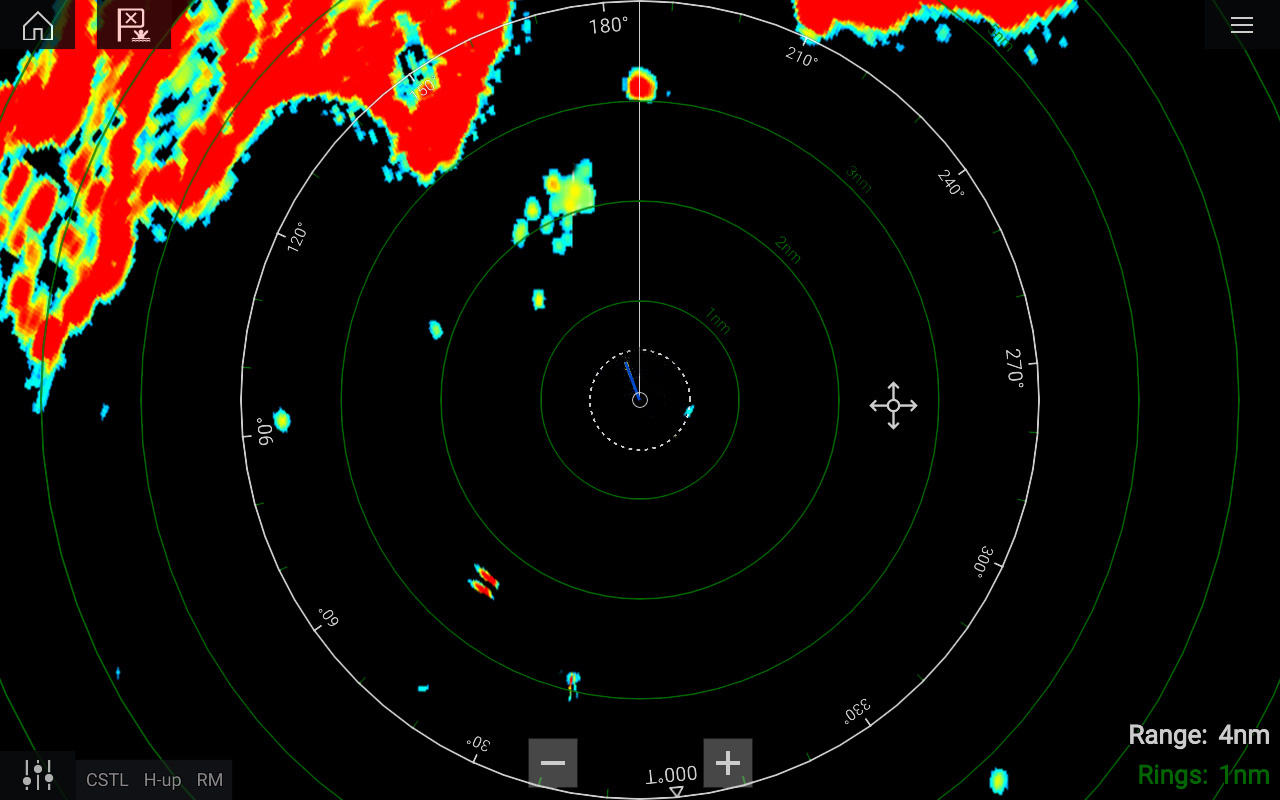

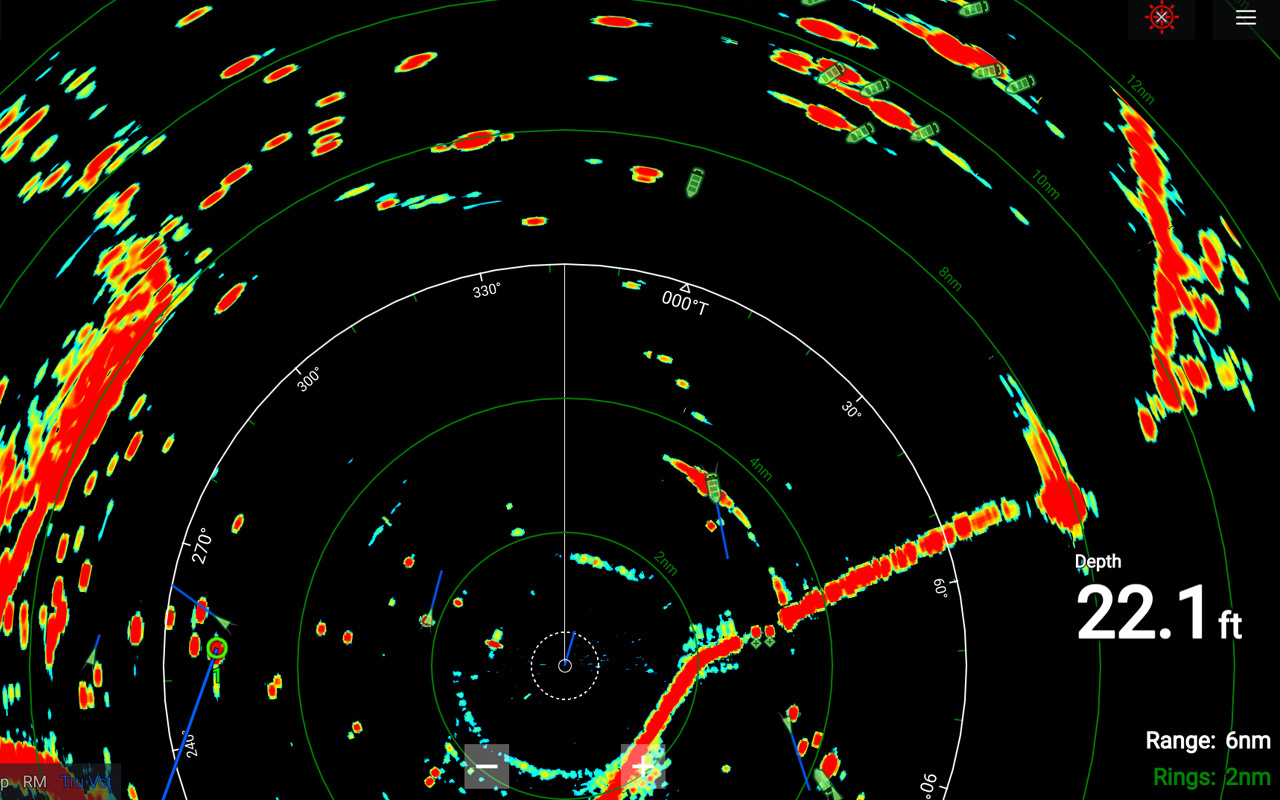

Verbeterde Radar Imaging
Magnum-radar beschikt ook over Raymarine-technologie voor het scherpen van de straal, die een peilingresolutie van meer dan 1 graad levert voor meer gedetailleerde doelscheiding, kaartachtige kustdetails en superieure prestaties op lange afstand.

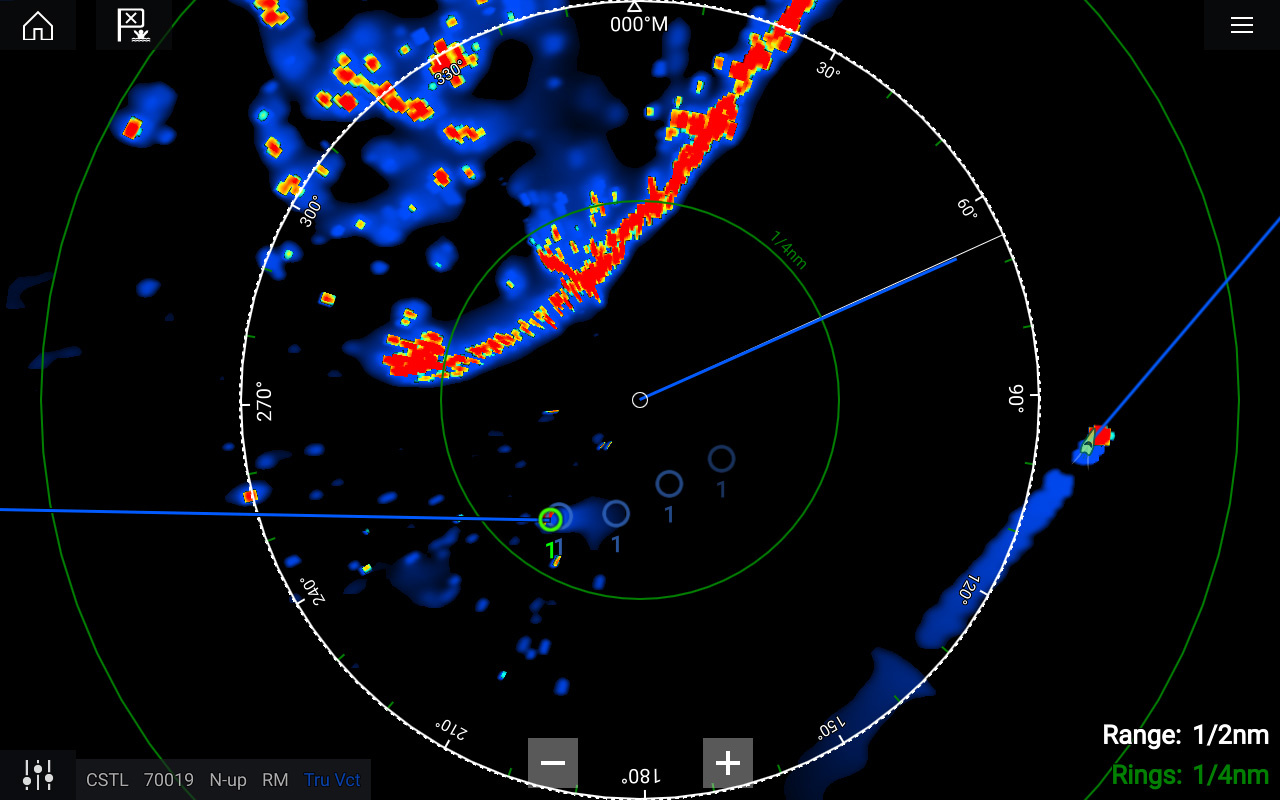

Best in Class Target Tracking
Magnum zorgt voor een beter situationeel bewustzijn met volledig automatische MARPA-doelacquisitie en -tracking. Magnum maakt ook gebruik van Raymarine's Evolution 9-assige koerssensortechnologie om realtime, nauwkeurige doelplots te leveren.

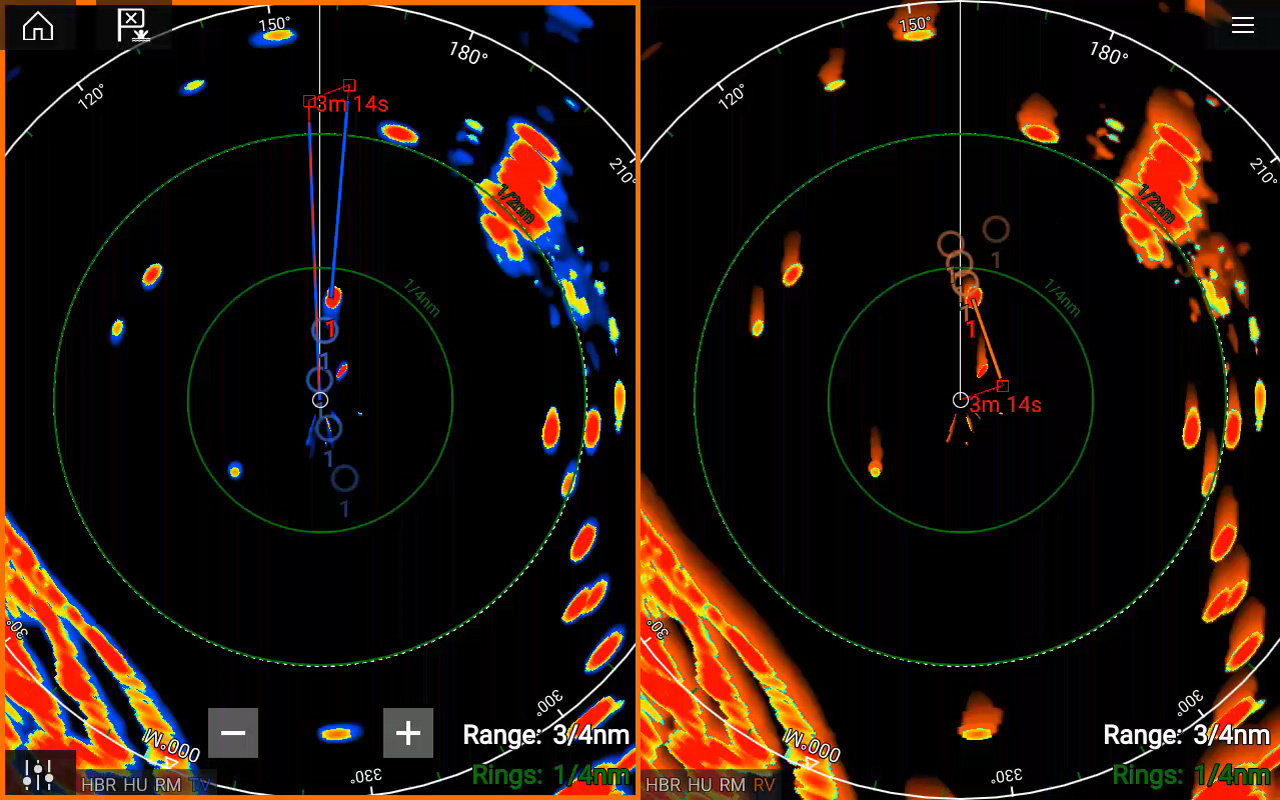

True Trails
Magnum beschikt over True Trails-doelgeschiedenis. Met de True Trails-functies kun je een historisch 'kielzog' zien achter elk bewegend contact. Deze aanvullende informatie maakt het nog eenvoudiger om de beweging van andere schepen te interpreteren en slimme manoeuvreerbeslissingen te nemen om veilig te passeren.
GENERAL SPECIFICATIONS
Antenna Size | ~4ft 4in (1.31m) | ~6ft 4in (1.92m) | ~4ft 4in (1.31m) | ~6ft 4in (1.92m) |
Max Range Scale | 72 nautical miles | 96 nautical miles |
Scanner Weight (Pedestal + Antenna) | 57.3 lbs (26kg) | 63.9 lbs (29kg) | 57.3 lbs (26kg) | 63.9 lbs (29kg) |
ANTENNA / BEAM SPECIFICATIONS
Beam Width Horizontal (Nominal) | 1.85° | 1.15° | 1.85° | 1.15° |
Effective Horizontal Beam Width (After Antenna Boost Beam Reduction) | Less than 1° |
Beam Width Vertical -3dB | 25° |
Antenna Side Lobes (Inside 10°) | < -21dB |
Antenna Side Lobes (Outside 10°) | < -30dB |
Rotation Rate | 24 rpm / 48 rpm (Automatic high-speed mode improves tracking of fast moving contacts at ranges of 3 miles or less. MFD dependent.) |
Receiver Bandwidth | Matched digital filter for each pulse length |
Pulse Length/PRF Settings | 8 |
Number of Displayed Video Levels | 256 (8-bit) |
POWER SPECIFICATIONS
Voltage | 10.8 to 32 volts DC (using supplied VCM100) for 12V, 24V DC Systems |
Power Consumption (Typical) | <70W (Transmit) <30W (Standby) <1.2W (Sleep) | <110W (Transmit) <30W (Standby) <1.2W (Sleep) |
TARGETS
Maximum Automatic and Manual MARPA Targets (with Heading Sensor) | 25 |
Real-Time Heading Refresh (with Heading Sensor) | Yes |
True Trails (with Heading Sensor) | Yes |
COMPATIBILITY
Multifunction Display | Magnum Compatibility |
Axiom / Axiom Pro (LH3.4 or later) | Compatible with full feature set |
eS Series / gS Series (LH3.3 or later) | Compatible with limited feature set. No automatic MARPA |
a/c/e/eS/gS Series (LH2 v19.03) | Compatible with limited feature set. No Real-Time Heading. No True Trails. No automatic MARPA |
E-Wide (v2.65) | Compatible with limited feature set. No Real-Time Heading. No True Trails. No automatic MARPA |
C-Wide (v2.35) | Compatible with limited feature set. No Real-Time Heading. No True Trails. No automatic MARPA. No Bird Mode |
G-Series (v4.66) | Compatible with limited feature set. No Real-Time Heading. No True Trails. No automatic MARPA |
E-Classic (v5.69) | Compatible with limited feature set. No Real-Time Heading. No True Trails. No automatic MARPA. No Bird Mode |
OTHER SPECIFICATIONS
Operating Temperature Range | 14°F to 131°F (-10°C to +55°C) D6 |
Non-Operating Temperature Range | -20°C to +70°C C6 |
Waterproofing Standard | IPX6 |
Scanner Cable Length | 15m standard (5m, 10m and 25m optional) |
