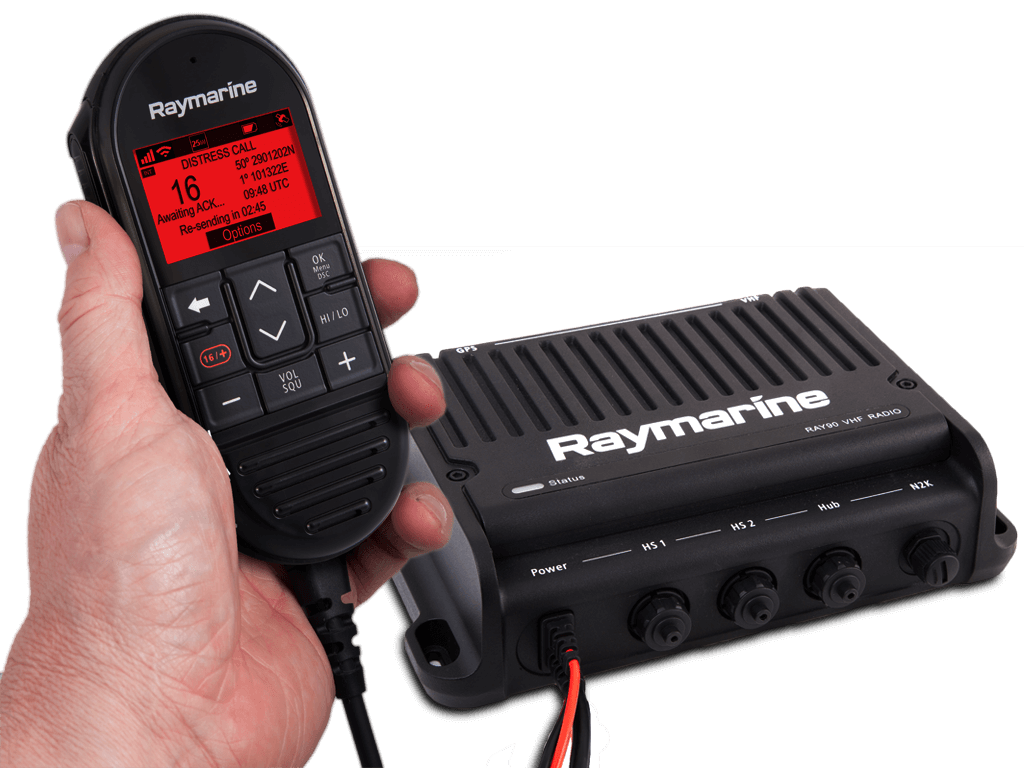

Raymarine Ray91 Black Box marifoon met AIS ontvanger (incl bedrade handset, passieve speaker en kabel)
De modulaire Ray91-marifoon zorgt voor een nieuw niveau aan kracht, prestaties en flexibiliteit voor dual-station-communicatie en verkeersbeheer. De Ray91 is een zwartedoosontwerp met een zendontvanger die zich uit het zicht bevindt, terwijl de ergonomische RayMic-handset en de externe luidspreker voor volledige controle over de marifoon zorgen met kristalheldere audio.
Belangrijkste kenmerken
Zwartedoosmarifoon, geschikt voor dual-station
Ingebouwde klasse B-ontvanger voor AIS (Automatisch Identificatie Systeem)
NIEUW - draadloze handset en actieve luidspreker verkrijgbaar
Inclusief bedrade handset en passieve luidspreker
Kan uitgebreid worden met 2 RayMic-handsets
Geïntegreerde megafoon en mistsignaalgenerator
Optionele externe GPS-ontvanger en digitale selectieve oproepfunctie van klasse D
Eenvoudig te netwerken met NMEA2000 en NMEA0183
De Ray91 is ook uitgerust met een geïntegreerde Automatic Identification System (AIS) -ontvanger. Gebruik de Ray91 om navigatie- en veiligheidsuitzendingen te ontvangen van nabije, met AIS uitgeruste schepen en deel ze via NMEA2000 of NMEA0183 met compatibele MFD's. Schepen met AIS kunnen eenvoudig worden geïdentificeerd, met hun scheepsnaam, koers, snelheid, CPA en andere vaargegevens.
Krachtcentrale voor communicatie
De Ray91 is uitgerust met een krachtige 25W-zender en elektronica van commerciële kwaliteit voor een lange levensduur en uitstekende prestaties. Kanaalscanning, tweedelig en driedelig beeld en weerswaarschuwing zijn standaard. Digitale selectieve oproepradio van klasse D en geïntegreerde gps bevorderen het gemak waarmee de geavanceerde veiligheids- en oproepfuncties kunnen worden opgezet. Voer tijdens het instellen eenvoudigweg het MMSI-nummer van uw schip in, en u bent klaar om te vertrekken. Voor gebruik van gps is de optionele passieve GA150-gps-antenne vereist.
Positie volgen
Gebruik de functie Positie volgen van de Ray91 en houdt maximaal 5 nabije, met DSC uitgeruste schepen in de gaten. Hun posities worden automatisch gedeeld met uw MFD van Raymarine. Houd een oogje op andere boten in uw groep, houd interessante vaartuigen in de gaten of beheer uw plaatselijke vloot. In Europa ondersteunt de Ray91 het ATIS-systeem op bevaarbare binnenwateren.
Megafoon
De in de Ray91 geïntegreerde megafoon zorgt dat u aan boord en in de haven gehoord wordt. Sluit een optionele hoorn aan om uw aanwezigheid kenbaar te maken met een audio-uitgang van 30 Watt, en een 2-weg antwoordfunctie. Wanneer het mistig wordt, kunt u de megafoon instellen om automatisch de vereiste mistsignalen te geven voor varende en voor anker liggende motor- en zeilschepen.
Waterdicht en robuust

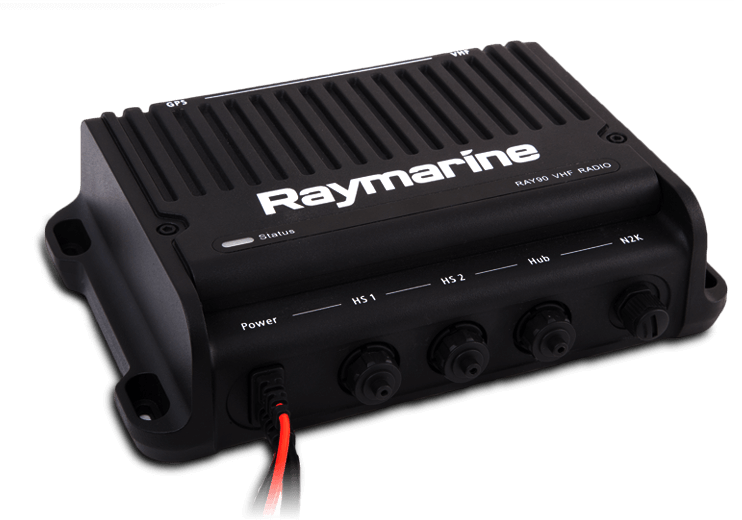

De Ray91 zend/ontvangst-eenheid is gegoten in massief aluminium voor weerstand tegen schokken en trillingen en maximale warmte-afvoer. De handset van de RayMic heeft een superheldere achtergrondverlichting voor een betere afleesbaarheid in alle omstandigheden en grote toetsen met goede grip voor gemakkelijke toegang tot veelgebruikte functies.
Positie volgen
Gebruik de functie Positie volgen van de Ray91 en houdt maximaal 5 nabije, met DSC uitgeruste schepen in de gaten. Hun posities worden automatisch gedeeld met uw MFD van Raymarine. Houd een oogje op andere boten in uw groep, houd interessante vaartuigen in de gaten of beheer uw plaatselijke vloot. In Europa ondersteunt de Ray91 het ATIS-systeem op bevaarbare binnenwateren.
Megafoon
De in de Ray91 geïntegreerde megafoon zorgt dat u aan boord en in de haven gehoord wordt. Sluit een optionele hoorn aan om uw aanwezigheid kenbaar te maken met een audio-uitgang van 30 Watt, en een 2-weg antwoordfunctie. Wanneer het mistig wordt, kunt u de megafoon instellen om automatisch de vereiste mistsignalen te geven voor varende en voor anker liggende motor- en zeilschepen.
Waterdicht en robuust
De Ray91 zend/ontvangst-eenheid is gegoten in massief aluminium voor weerstand tegen schokken en trillingen en maximale warmte-afvoer. De handset van de RayMic heeft een superheldere achtergrondverlichting voor een betere afleesbaarheid in alle omstandigheden en grote toetsen met goede grip voor gemakkelijke toegang tot veelgebruikte functies.

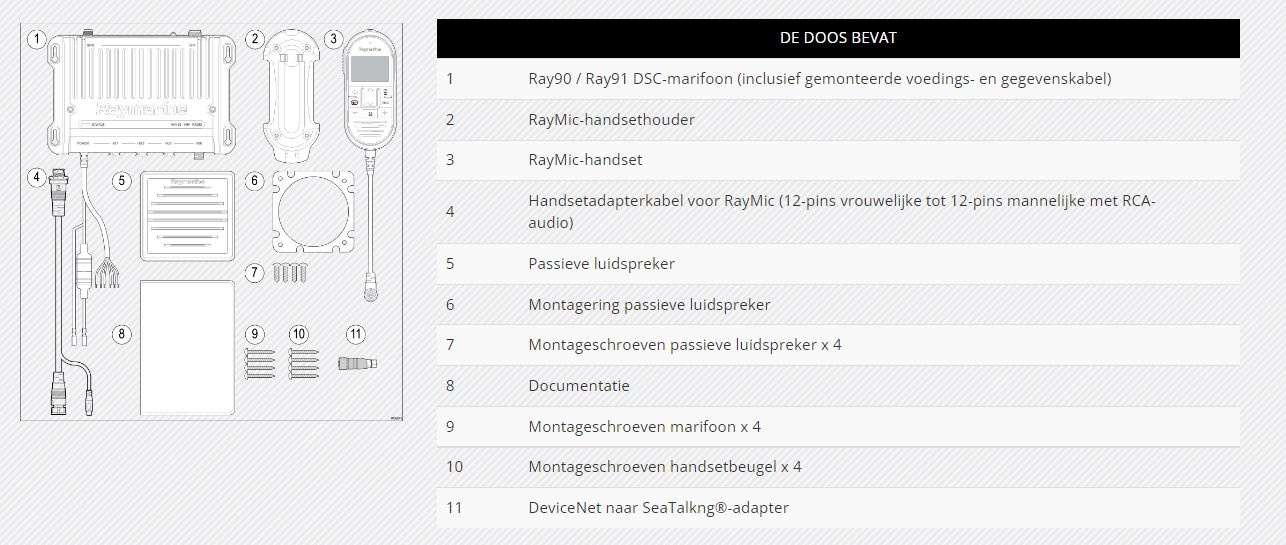

Het Ray91-systeem omvat 1 bedrade handset en een passieve luidspreker. Breid uw systeem uit met een extra bedraad station voor communicatie met de tonijntoren, de vliegende brug, het roer, de salon of zelfs de kajuiten!
Het maakt niet uit hoe groot of hoe klein uw boot is, de Ray91 van Raymarine heeft de benodigde kracht en functionaliteit voor essentiële communicatie, veiligheid en omgevingsbewustzijn op het water.
Alles uitklappen alles sluiten TECHNISCHE SPECIFICATIES
Model Bedrade eenheid Draadloze hub Draadloze handset Oplaadhouder
ALGEMENE SPECIFICATIES
Grootte (HxBxD) van hoofdeenheid Hoogte = 63 mm (2,48 inch)
Breedte - 235 mm (9,25 inch) max
Diepte 160 mm (18,30 inch) max. excl. achterkabels
Gewicht hoofdeenheid 2,6 kg (5,7 lbs)
OMGEVING
Waterbestendigheid Voldoet aan IPX6 en IPX7
Voldoet aan EN60945
Bedrijfstemperatuurbereik -25°C tot 55°C
Opslagtemperatuurbereik -25°C t/m 70°C
Vochtigheid
tot 95%
ELEKTRISCH
Communicatiepoort NMEA 0183 (versie 4.01); NMEA2000 (versie 3.101)
Nominale voedingsspanning 12V DC. Beveiligd tegen omgekeerde polariteit en te hoge spanning Oplaadbare li-ion batterij 2000mAh 12V DC. Beveiligd tegen omgekeerde polariteit en te hoge spanning
Bedrijfsspanningsbereik 9V DC t/m 16V DC
9V DC t/m 16V DC
Stroomverbruik Minder dan 6A bij hoog vermogen (13,6V)
Stand-by: 600 mA
Ontvangen: 2 Amps Nominaal 1 Amp Minder dan 6A bij hoog vermogen (13,6V)
Stand-by: 600 mA
Ontvangen: 2 Amps
Vereisten zekering
Inline zekering = 1.25A | thermoschakelaar = 1.25A
Oplaadtype
Draadloos inductief laden
ZENDER
Kanalen Alle beschikbare Amerikaanse, internationale en Canadese maritieme marifoonbanden
Frequentiebereik 156.000 – 157.425 MHz
155.500 t/m 161.425 MHz privékanalen
Frequentiestabiliteit + / - 1,5 ppm
Kanaalscheiding 12.5 kHz
Uitgangsvermogen Hoog vermogen = 25 Watt
Laag vermogen = 1 Watt
Emissie van parasitaire signalen Beter dan -36 dBm bij 25W (minder dan 0.25 µW)
Maximale deviatie +/- 5 kHz
Impedantie antennepoort Standaard 50 Ohm
ONTVANGER
Ontvangertype Dubbele conversie super-heterodyne
Kanalen Alle beschikbare Amerikaanse, internationale en Canadese maritieme marifoonbanden
Frequentiebereik 156.000-157.425 MHz
155.500-161.425 MHz privékanalen
Draadloze frequentie
2,4GHz 2,4GHz
Gevoeligheid: Beter dan 1 microvolt EMF bij 20dB SINAD
Gevoeligheid van squelch Minder dan -2 dBµ EMF
Brommen en ruis Beter dan -40 dB
Audiovervorming Minder dan 10%
Ontvangergevoeligheid Afstand -119 dBm (0.25uV) bij 12 dB SINAD ← Typisch
Lokaal -110 dBm (0,7 uV) bij 12 dB SINAD ← Typisch
Selectiviteit aangrenzend kanaal Meer dan 70 dB
Onderdrukking van valse respons Meer dan 70 dB
Onderdrukking intermodulatie Meer dan 70 dB
LUIDSPREKER (ACTIEF EN PASSIEF)
Vermogen externe passieve luidspreker 5 W (4 Ω) / 2,5 W (8 Ω) (passief) 5W (8Ω) (actief)
Uitgangsvermogen megafoonluidspreker 24 W (4 Ω) / 12 W (8 Ω)
GPS
Aantal kanalen 72
Koude start 29 sec
IC-gevoeligheid ontvanger -167 dBm (volgen) / -148 dBM (acquisitie)
GNSS-compatibiliteit GPS
GLONASS
*BeiDou
SBAS-compatibiliteit WAAS
EGNOS
MSAS
Bijzondere functies Actieve storingsreductie
Bedrijfsfrequenties GPS L1 C/A
GLONASS L10F
Beidou B1
Signaalontvangst Automatisch
Update almanak Automatisch
Geodetische datum WGS-84 (alternatieven verkrijgbaar via Raymarine-MFD)
Vernieuwingsfrequentie 20 Hz (20 keer per seconde opeenvolgend GNSS)
Positienauwkeurigheid Zonder SBAS: <=2.5 meter 95% van de tijd
Met SBAS: <2 meter 95% van de tijd
AIS
Klassetype Alleen AIS-ontvangst
